Yeni Nesil Teknoloji

Kalıp İçi
Kılavuz Çekme Makinesi

Hava destekli, servo sürücülü Direct Drive Kalıp İçi Kılavuz Çekme Makinesi teknolojisi ile kalıp içinde hassas diş çekme işlemi. Endüstriyel mükemmellik için tasarlandı.

Teklif Al Modelleri Keşfet
27mmDiş Mesafesi
3Model Seçeneği
32 SPMSenkronizasyon

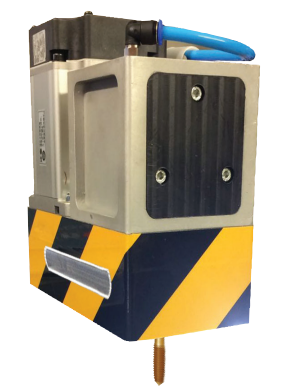

Arkoz Makine Kalıp İçi Kılavuz Çekme Makinesi

Hakkımızda

Endüstriyel diş çekme çözümlerinde yenilikçi yaklaşım

Arkoz Makine

Arkoz Makine — Hassas Mühendislik

Arkoz Makine olarak, endüstriyel üretim süreçlerinde vida dişi şekillendirme alanında yenilikçi çözümler sunuyoruz. Elektronik kontrollü, hava destekli diş çekme ünitelerimiz ile üretiminizi bir üst seviyeye taşıyoruz.

Eskişehir'deki 75. Yıl Organize Sanayi Bölgesi'ndeki tesislerimizde, kalite ve güvenilirlik odaklı yaklaşımımızla Türkiye'nin ve dünyanın önde gelen sanayi kuruluşlarına hizmet veriyoruz.

10+
Yıl Tecrübe
500+
Kurulu Makine
50+
İhracat Ülkesi
%99
Müşteri Memnuniyeti

Ürün Özellikleri

Teknoloji ve mühendisliğin buluştuğu nokta

Direct Drive Kalıp İçi Kılavuz Çekme Makinesi

Servo sürücülü motor teknolojisi ile titreşimsiz, hassas ve yüksek hızlı diş çekme. Kayış ve zincir gerektirmez.

Dijital LCD Panel

Kullanıcı dostu dijital LCD kontrol paneli ile tüm parametreleri anlık olarak izleyin ve ayarlayın.

Otomatik / Manuel

Hem otomatik hem de manuel çalışabilme esnekliği. 32 rpm senkronize çalışma modu ile maksimum verim.

Kör Delik Diş Çekme

27mm'ye kadar diş çekme mesafesi ile kör deliklerde güvenilir ve hassas vida dişi şekillendirme.

Teknik Özellikler

AR340 / AR810 — İhtiyacınıza uygun 2 model

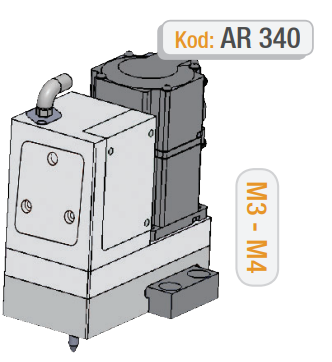

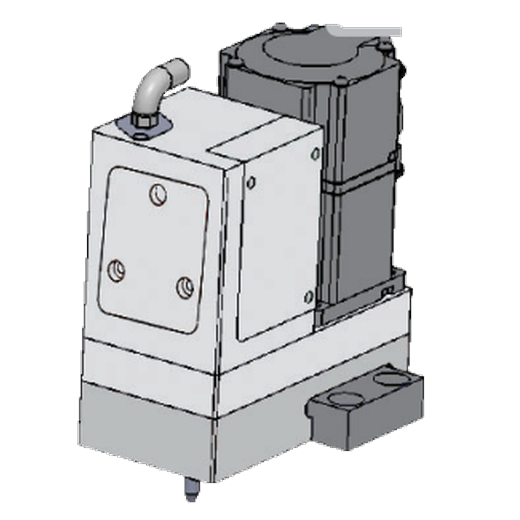

AR340

Kompakt Seri
Diş Aralığım3 – m4
Güç400 W
Devir3000 RPM
SürücüDirect Drive
KontrolLCD Panel
Popüler

AR810

Geniş Seri
Diş Aralığım5 – m9
Güç750 W
Devir3000 RPM
SürücüDirect Drive
KontrolLCD Panel

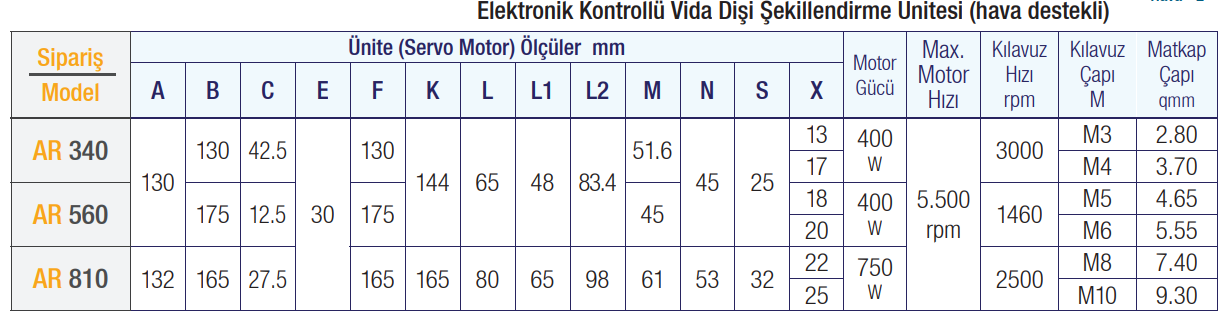

Teknik Özellikler AR340 AR810
Diş Çekme Aralığı M3 – M4 M5 – M9
Bağlantı Ağız Boyutu ½ NPT / G ¼ ½ NPT / G ½
Tavsiye Edilen Kılavuz Boyutu M3, M4 M5, M6, M8, M9
Güç (Motor) 400 W 750 W
Devir 3000 RPM 3000 RPM
Diş Çekme Derinliği Max. 27 mm Max. 27 mm
Direct Drive
LCD Panel
Kılavuz Çekerek Diş Açma
Otomatik Çalışma
Manuel Çalışma
Otomatik Kılavuz Sökme
Ters Dönme Emniyeti
Kompakt Tasarım

Nasıl Çalışır?

5 adımda hassas diş çekme süreci

1

Yerleştirme

Ünite kalıp içine monte edilir ve hava bağlantısı yapılır.

2

Parametre Ayarı

LCD panelden devir, derinlik ve hız değerleri ayarlanır.

3

Hizalama

Hava destekli sistem ile kılavuz deliğe hassas hizalama sağlanır.

4

Diş Çekme

Servo motor ile senkronize ovalama kılavuzu diş çekme işlemini gerçekleştirir.

5

Geri Çekilme

İşlem tamamlandıktan sonra ünite otomatik olarak geri çekilir.

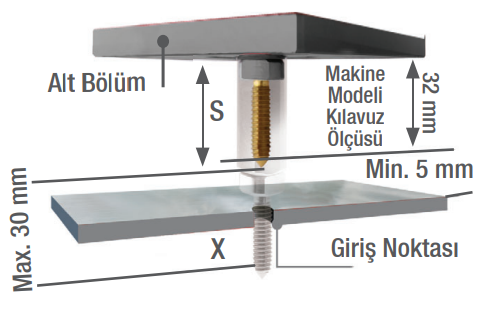

Diş Çekim Uygulaması

Uygulama Alanları

Kalıp İçi Kılavuz Çekme Makinesi diş çekme ünitesinin endüstriyel kullanım alanları

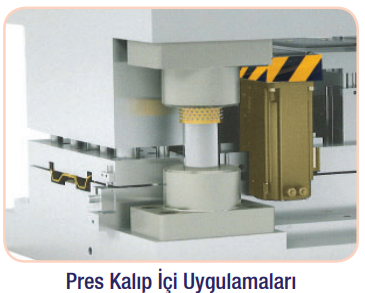

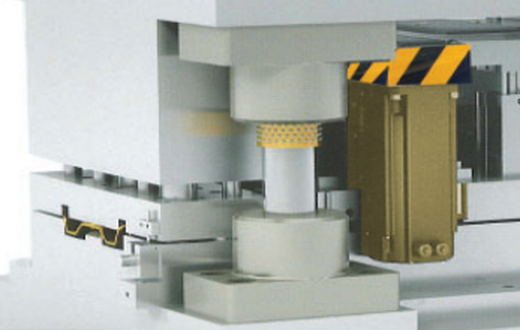

Otomotiv sektöründe kalıp içi diş çekme uygulaması

Otomotiv Üretim Hatları

Motor bloğu, şanzıman gövdesi ve fren kaliperi gibi kritik otomotiv parçalarında kalıp içi vida dişi şekillendirme. Tek adımda yüksek hassasiyetli diş çekme ile üretim maliyetini düşürür ve montaj kalitesini artırır.

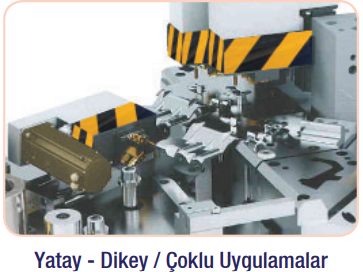

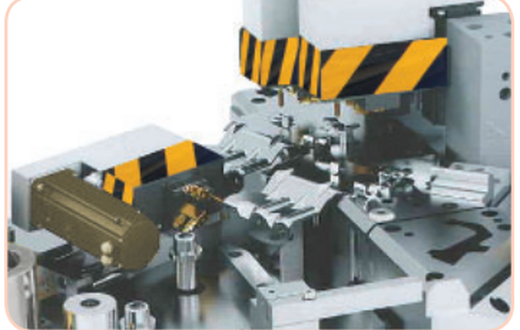

Beyaz eşya ve elektrikli ev aletleri üretiminde diş çekme ünitesi uygulaması

Beyaz Eşya & Ev Aletleri

Çamaşır makinesi, bulaşık makinesi ve buzdolabı gövdelerinde vida dişi açma işlemleri. Alüminyum ve çelik parçalarda titreşimsiz, temiz diş çekme ile yüksek üretim kapasitesi ve tekrarlanabilir kalite sağlar.

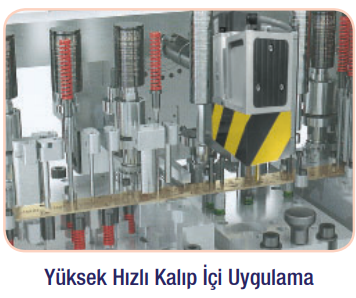

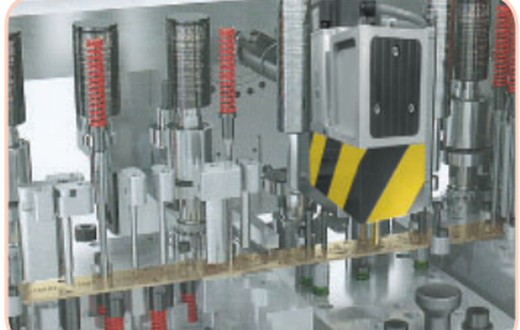

Savunma ve havacılık endüstrisinde hassas diş çekme uygulaması

Savunma & Havacılık

Havacılık bileşenleri ve savunma sanayi parçalarında kritik toleranslı vida dişi şekillendirme. Titanyum, paslanmaz çelik ve yüksek mukavemetli alaşımlarda güvenilir, sertifikalı diş çekme kalitesi sunar.

Sertifikalar

Kalite ve güvenilirlik standartlarımız

ISO 9001:2015

Uluslararası Kalite Yönetim Sistemi sertifikası ile süreçlerimiz güvence altındadır.

CE Belgesi

Avrupa Birliği güvenlik ve kalite standartlarına uygunluk belgesi.

Türk Patent

Tescilli tasarım ve teknoloji patentleri ile özgün mühendislik çözümleri.

Sıkça Sorulan Sorular

Merak edilenler

Kalıp İçi Kılavuz Çekme Makinesi ünitesi hangi malzemelerde kullanılabilir?
Kalıp İçi Kılavuz Çekme Makinesi ünitelerimiz çelik, alüminyum, pirinç, bakır ve diğer endüstriyel metallerde güvenle kullanılabilir. Ovalama kılavuzu tekniği sayesinde yüksek mukavemetli dişler elde edilir.
Hangi pres modellerine uyumludur?
Ünitelerimiz hidrolik, mekanik ve pnömatik preslerin çoğuna uyumludur. Standart montaj adaptörleri ile hızlı entegrasyon sağlanır. Özel uyumluluk talepleriniz için teknik ekibimizle iletişime geçebilirsiniz.
Bakım periyodu nedir?
Direct Drive teknolojisi sayesinde kayış, zincir gibi aşınan parçalar yoktur. Düzenli yağlama ve kılavuz değişimi dışında ek bakım gerektirmez. Önerilen bakım periyodu 6 aydır.
Acil dur komutu nasıl çalışır?
Acil dur (E-Stop) fonksiyonu ile operasyon anında anında durdurulabilir. Güvenlik devresi bağımsız çalışır ve makineyi emniyetli konuma getirir.
Teknik destek ve garanti süresi nedir?
Tüm ürünlerimiz 2 yıl garantilidir. Garanti süresince teknik destek ve yedek parça tedariki ücretsiz sağlanır. Garanti sonrası da uygun fiyatlı bakım anlaşmaları sunulmaktadır.

Referanslar

Referans sektörleri ve tipik kullanım alanları

OT

Otomotiv

Yedek Parça & Şasi

Yüksek adetli sac parçalarda M3–M6 arası kalıp içi diş açma operasyonları için uygundur.

Progresif kalıp Yüksek adet
HY

Hidrolik & Makine

Sistemler & Gövde Parçaları

Taşıyıcı gövde, braket ve bağlantı parçalarında kompakt yapı ve kolay entegrasyon sağlar.

Kompakt montaj Düşük bakım
EL

Elektrik & Elektronik

Kabin & Chassis Parçaları

İnce sac ve hassas komponentlerde temiz yüzey, düşük çapak ve tekrarlanabilir kalite sunar.

Temiz yüzey Hassas üretim
SA

Savunma & Havacılık

Kritik toleranslı parçalar

Kritik tolerans gerektiren parçalarda servo kontrollü tork, sensör doğrulama ve güvenli duruş sağlar.

Kritik tolerans Sensör doğrulama
